Raccordo EUN/B per finestra ad angolo
I raccordi EU_/B sono adatti solamente per la nuova serie di finestre ad angolo B_L. I raccordi consentono di realizzare un collegamento ermetico di qualsiasi finestra da tetto con la finestra ad angolo montata sulla parete verticale.
I raccordi sono disponibili in tre versioni che consentono di montare la finestra su tre profondità diverse: N (+ 3cm), V (0) e J (-3cm) – su richiesta del cliente. La profondità standard del montaggio della finestra con l'utilizzo del raccordo è quella V – versione EUV/B.
Il raccordo EUV/B è un raccordo universale e consente il montaggio della finestra con la maggior parte delle coperture da tetto (S, Z,H), invece il raccordo EUV-L/B serve per il montaggio della finestra con la copertura di tetto a coda di castoro (2 strati di 5mm).
Di serie, il raccordo EU_/B è adatto per l’installazione singola ad angolo. È disponibile inoltre in versione modulare che consente l’assemblaggio delle finestre ad angolo in gruppi orizzontali.
Il raccordo va scelto in base alla dimensione della finestra.
Montaggio sul tetto con pendenza:
da 15° a 55° per la profondità N e V,
da 30° a 55° per la profondità J.

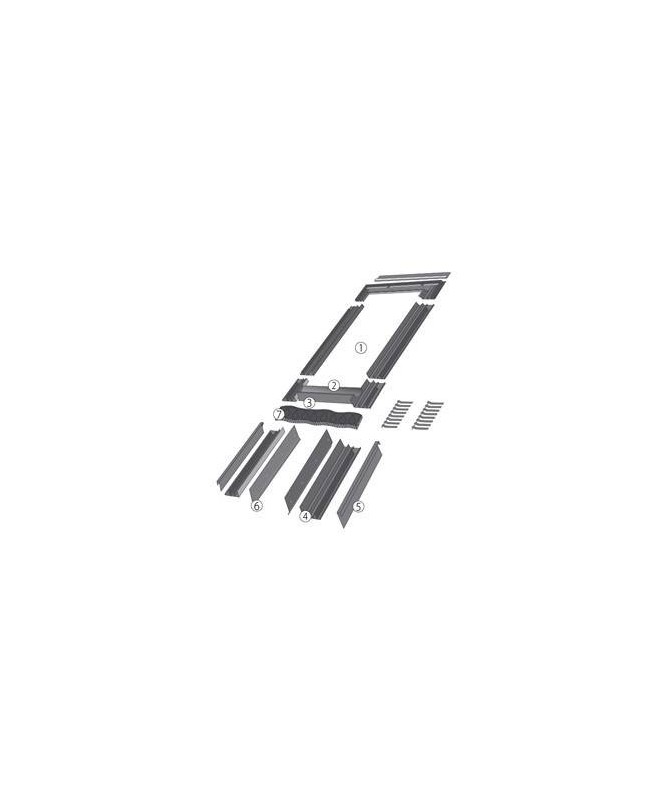

1 — raccordo per la finestra da tetto (senza elemento inferiore),
2 — elemento di collegamento di due finestre,
3 — elemento di tenuta in lamiera di alluminio,
4 — grondaie laterali della gronda,
5 — controvento coprente le parti tagliate della lamiera
6 — profilato di copertura,
7 — fascia termoisolante in lana di pecora.
ATTENZIONE!
E' NECESSARIO ACQUISTARE IL RACCORDO PER LE FINESTRE AD ANGOLO IN RIFERIMENTO ALLA DIMENSIONE DELLA FINESTRA DA TETTO ABBINATA.
Disponibile in 25/30 giorni lavorativi.
